Beschreibung

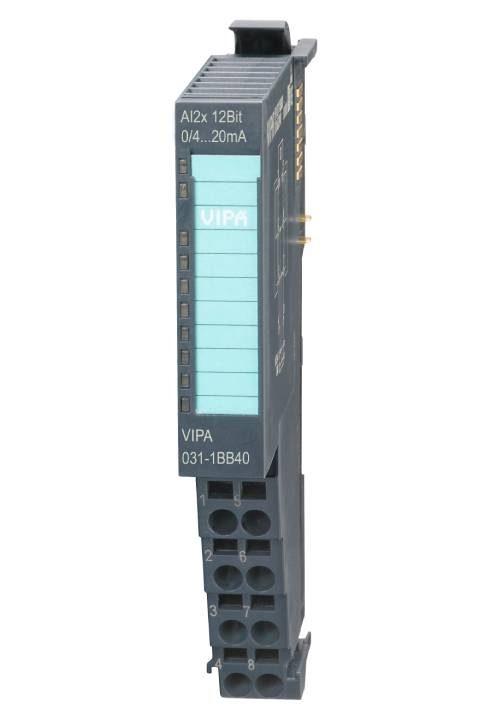

| Artikelnr. | 031-1BB40 |
| Bezeichnung | SM 031 – Analoge Eingabe |
| Modulkennung | 0402 15C3 |
Allgemeine Informationen |
|
| Hinweis | – |
| Features | 2x AI 12 Bit Strom 0(4)…20 mA |
Stromaufnahme/Verlustleistung |
|
| Stromaufnahme aus Rückwandbus | 80 mA |
| Verlustleistung | 0,7 W |
Technische Daten Analoge Eingänge |
|
| Anzahl Eingänge | 2 |
| Leitungslänge geschirmt | 200 m |
| Lastnennspannung | DC 24 V |
| Stromaufnahme aus Lastspannung L+ (ohne Last) | 15 mA |
| Spannungseingänge | – |
| min. Eingangswiderstand im Spannungsbereich | – |
| Eingangsspannungsbereiche | – |
| Gebrauchsfehlergrenze Spannungsbereiche | – |
| Gebrauchsfehlergrenze Spannungsbereiche mit SFU | – |
| Grundfehlergrenze Spannungsbereiche | – |
| Grundfehlergrenze Spannungsbereiche mit SFU | – |
| Zerstörgrenze Spannung | – |
| Stromeingänge |  |
| max. Eingangswiderstand im Strombereich | 110 Ω |
| Eingangsstrombereiche | 0 mA … +20 mA +4 mA … +20 mA |
| Gebrauchsfehlergrenze Strombereiche | +/-0,3% … +/-0,5% |
| Gebrauchsfehlergrenze Strombereiche mit SFU | – |
| Grundfehlergrenze Strombereiche | +/-0,2% … +/-0,3% |
| Grundfehlergrenze Strombereiche mit SFU | – |
| Zerstörgrenze Stromeingänge (Spannung) | max. 24V |
| Zerstörgrenze Stromeingänge (Strom) | max. 40mA |
| Widerstandseingänge | – |
| Widerstandsbereiche | – |
| Gebrauchsfehlergrenze Widerstandsbereiche | – |
| Gebrauchsfehlergrenze Widerstandsbereiche mit SFU | – |
| Grundfehlergrenze Widerstandsbereiche | – |
| Grundfehlergrenze Widerstandsbereiche mit SFU | – |
| Zerstörgrenze Widerstandseingänge | – |
| Widerstandsthermometereingänge | – |
| Widerstandsthermometerbereiche | – |
| Gebrauchsfehlergrenze Widerstandsthermometerbereiche | – |
| Gebrauchsfehlergrenze Widerstandsthermometerbereiche mit SFU | – |
| Grundfehlergrenze Widerstandsthermometerbereiche | – |
| Grundfehlergrenze Widerstandsthermometerbereiche mit SFU | – |
| Zerstörgrenze Widerstandsthermometereingänge | – |
| Thermoelementeingänge | – |
| Thermoelementbereiche | – |
| Gebrauchsfehlergrenze Thermoelementbereiche | – |
| Gebrauchsfehlergrenze Thermoelementbereiche mit SFU | – |
| Grundfehlergrenze Thermoelementbereiche | – |
| Grundfehlergrenze Thermoelementbereiche mit SFU | – |
| Zerstörgrenze Thermoelementeingänge | – |
| Temperaturkompensation parametrierbar | – |
| Temperaturkompensation extern | – |
| Temperaturkompensation intern | – |
| Temperaturfehler der internen Kompensation | – |
| Technische Einheit der Temperaturmessung | – |
| Auflösung in Bit | 12 |
| Messprinzip | sukzessive Approximation |
| Grundwandlungszeit | 2 ms alle Kanäle |
| Störspannungsunterdrückung für Frequenz | >50dB bei 50Hz (UCM<2V) |
Status, Alarm, Diagnosen |
|
| Statusanzeige | ja |
| Alarme | nein |
| Prozessalarm | nein |
| Diagnosealarm | nein |
| Diagnosefunktion | ja |
| Diagnoseinformation auslesbar | möglich |
| Modulstatus | grüne LED |
| Modulfehleranzeige | rote LED |
| Kanalfehleranzeige | rote LED pro Kanal |
Potenzialtrennung |
|
| zwischen den Kanälen | – |
| zwischen den Kanälen in Gruppen zu | – |
| zwischen Kanälen und Rückwandbus | |
| zwischen Kanälen und Spannungsversorgung | |
| max. Potenzialdifferenz zwischen Stromkreisen | – |
| max. Potenzialdifferenz zwischen Eingängen (Ucm) | DC 2 V |
| max. Potenzialdifferenz zwischen Mana und Mintern (Uiso) | – |
| max. Potenzialdifferenz zwischen Eingängen und Mana (Ucm) | – |
| max. Potenzialdifferenz zwischen Eingängen und Mintern (Uiso) | DC 75 V/ AC 50 V |
| max. Potenzialdifferenz zwischen Mintern und Ausgängen | – |
| Isolierung geprüft mit | DC 500 V |
Technische Daten Geberversorgung |
|
| Anzahl Ausgänge | – |
| Ausgangsspannung (typ) | – |
| Ausgangsspannung (Nennwert) | – |
| Kurzschlussschutz | – |
| Potenzialbindung | – |
Datengrößen |
|
| Eingangsbytes | 4 |
| Ausgangsbytes | 0 |
| Parameterbytes | 6 |
| Diagnosebytes | 20 |
Gehäuse |
|
| Material | PPE / PPE GF10 |
| Befestigung | Profilschiene 35mm |
Mechanische Daten |
|
| Abmessungen (BxHxT) | 12,9 mm x 109 mm x 76,5 mm |
| Gewicht Netto | 59 g |
| Gewicht inklusive Zubehör | 59 g |
| Gewicht Brutto | 74 g |
Umgebungsbedingungen |
|
| Betriebstemperatur | 0 °C bis 60 °C |
| Lagertemperatur | -25 °C bis 70 °C |
Zertifizierungen |
|
| Zertifizierung nach UL | ja |
| Zertifizierung nach KC | ja |
